概述：

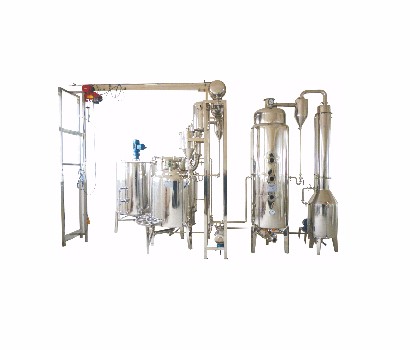

　　电加热多功能提取浓缩机组是由提取浓缩罐、消泡器、一级冷凝器、一级汽液分离器、二级冷凝器、二级汽液分离器、冷却器、油水分离器、三级汽液分离器、贮罐、热循环泵、真空泵、吊篮、小型电动葫芦、浦集器、定量流量仪组成，整套机组符合国家药品GMP的要求。

　　本设备适用于中药、动物、植物、食品化工等行业的常压提取和浓缩。

工作原理：

　　电加热多功能提取浓缩机组是药物有效成份的提取与浓缩联合应用装置，其优点是集提取和浓缩于一体，采用常压、微压、水煎、温浸、回流、强制循环渗漉、芳香油提取、有机溶媒回收等多种工艺操作。

多功能提取浓缩机组设计了定量流量仪，使药物与溶剂的比例更精准，由于在提取进程中，热的溶剂被强制由上而下连续高速穿透药物，使物料充分接触起了动态提取与补充溶剂的作用，同时缩短提取时间。

在浓缩进程中，本机组设计了循环喷淋装制，使药液在多功能罐内循环喷淋，增加了药液的沸腾空间，降低了药液的沸腾温度，缩短了浓缩时间大大提高生产效率和药物得膏率。

产品使用工艺

　　提取：将药物投入吊蓝内开启电动葫芦，把吊蓝吊入提取罐内加入药物的5-10倍的溶媒如水、乙醇、甲醇、丙酮等（根据工艺要求），设定流量计自动定量加入溶媒。开启电加热3个自动档，温控仪设定导油温度210度，使提取液加温至80度时开启冷却循环水，对提取液产生的蒸气进行冷却，使蒸气变成热水回流至提取罐中。当提取液温度升至100度沸腾时，关停电加热2个档以达到节能效果然后开启强制循环泵，溶媒通过循环泵的压力不断经过吊蓝强制穿透药物层，使药物内的溶质加速溶出，缩短了提取时间节约了能源增加了经济效益。

　　浓缩：提取罐内的溶媒加热至沸腾30-50分钟关停电加热器，强制循环泵继续强制循环，使溶媒温度降至90度时开启真空泵进行浓缩，浓缩时产生的蒸气经冷凝器变成水进入浦集器，此时关停循环泵继续浓缩至所需浓度时放出浓缩液进行第二次提取浓缩。

第二次提取时关闭放料液阀门，开启浦集器与泵之间的阀门使浦集器内的溶媒全部回流至提取罐内，关闭阀门进行第二次提取，此时溶媒温度达到50-60度，节约了时间提高了提取速度。开启电加热及强制循环泵和上次提取浓时相同操作，以此类推直至药物内的溶质全部溶出（提取液无色），然后启动电动葫芦吊出吊蓝清理药渣，开始第二次浓缩。

产品特点：

一、全封闭循环提取浓缩，可节省能源0.3-0.5倍。

二、独特设计了装盛物料的网筐和自动上卸物料功能，打破以往提取设备从罐身下端出药渣，增加了定量液体流量计精确了物料与溶剂的倍数，提高了工作效率，减少了工人的劳动强度。

三、集热回流、提取、浓缩、渗漉、强制循环、温浸于一体，药材提取彻底药液成份倍增，节约了原材料也节约了自然资源提高了经济效益。

四、热回流，常压提取，低温浓缩，缩短生产时间在1/3以上。

五、一机多用，设备结构紧凑，操作简单清洗方便，占地面积节省50%，降低了投入成本。

六、取消中间贮藏等，节省投资50%。

七、增加电脑显控，浓缩温度可自由设定在55℃-80℃。

主要技术参数：

警告：注意避免发生重大人生事故

一、电加热多功能提取浓缩机组的注意事项

为防止发生触电，请由电气专业人员按照法定标准实施接地。

二、服装、安全防护用具的配戴

为防止手和其它部位的烫伤，请务必遵守劳动安全卫生规则配戴相应的防护用具。

三、操作注意事项

1、为了防止安全事故发生必须由专业人员操作，对加热罐体上面的各种仪表数据要密切关注，加热提取药物时当温度表指针超过105度，压力表指针超过0.09 Mpa时安全阀自动放气。

2、安全阀放气口旁边禁止站人，以防蒸气烫伤。

3、真空浓缩时，温度表指针指向80度时开起真空泵，此时要密切注视真空表指针的变化，当指针指向负0.05Mpa时要关停真空泵，真空表指针回到原位时又开起真空泵依次操作，严禁真空表指针超过负0.05Mpa防止损坏机组。
